详细介绍

低压螺杆式空气压缩机

螺杆机脉冲小,气源稳定,降低了次品率,且相比活塞机更节能

行业内率先低气压做到1.2bar,出口油含量≤2ppm.

针对加弹行业,保证长时间连续运行,不停机加油;设置故障预警,不立即停机,给客户做好充分的停车准备.

机器出厂标配超级冷却油,延长保养时间,可达8000小时保养一次.

低压螺杆机气源清洁,减少了清洗加弹机喷嘴的次数,提高了成品的质量.

针对化纤加弹行业定制加装变频器,进行恒压控制.

选配物联网模块,随时随地通过移动终端掌握空压缩机的运行状况.

特点

******的节能螺杆主机

较优独立油泵强制润滑设计

专利技术的结构布局

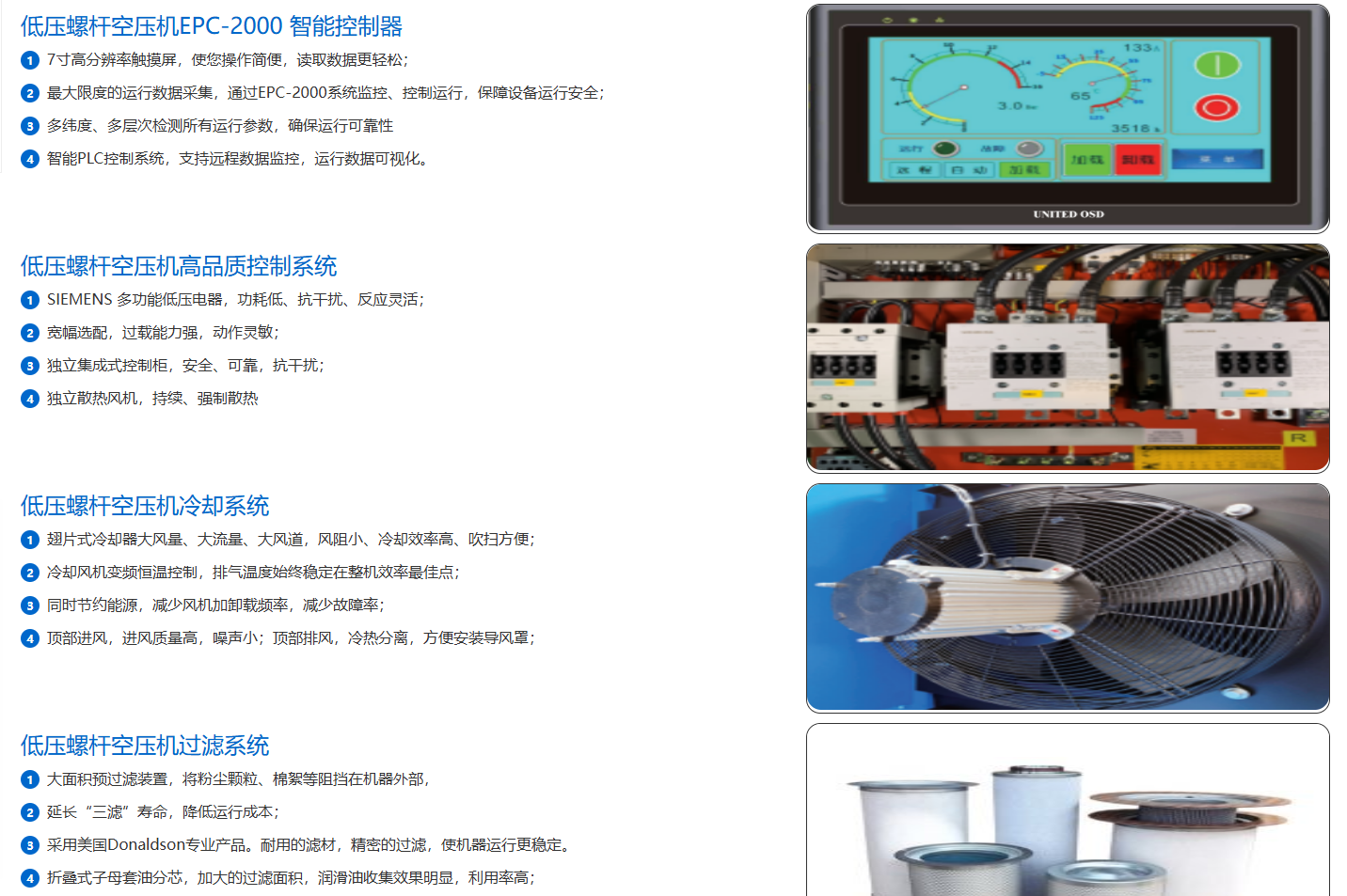

EPC智能控制系统

较优的******电机

加大定制的油气分离系统

注：1，电源：380V/3/50Hz 2，水冷机组、特殊电源可接受订制。

节能

为纺织、水泥和玻璃等低压用气行业量身设计的排气压力为2~5bar的低压螺杆式空气压缩机，低压力可达1.5bar。

特为低压力独立设计主机，降低排气压阻，效率更高。

采用油泵强制润滑，确保在极低的排气压力下具有足够的喷油量，保持良好的油气混合比。

特点

四级电机直联，采用大转子、低转速。保证机器高性能。

加大的油气分离设备，保证出口含油量在2~3ppm。

油冷却器散热面积加大30％以上，保证夏天正常运行，不超温。

独立设计主机，内压比，保证良好比功率。

EPC智能控制系统，根据客户使用情况自动调节排气量。

整机介绍：

UD系列低压系列螺杆空压机是针对节能减排、环保需求而开发的新型压缩机。它改变了传统的高压压缩机将压缩空气减压后输送到空气设备的情况，从而节省了能源。

目前螺杆空压机行业UD系列工作压力极低可达1.2bar，保证排气含油量小于3ppm，供气洁净稳定。封闭式柜体低噪音设计比活塞式压缩机更环保。鉴于许多行业不需要停机的情况，可以保证连续运行时的维护；配置故障报警器，为用户做好充分应急准备，运行稳定可靠。

优点和特点：

• 可节电30%以上。
• 低压空气端可根据使用压力自动调节内压缩比，在2-4bar排气压力范围内保持极佳能效。

在化工、玻璃、石油、纺织、印染、陶瓷等众多行业中，压缩空气所需的工作压力仅为3-4bar。但是，目前这些行业通常使用7-10bar的空压机联接减压阀来实现低压；这无疑是一种相当大的能源浪费。为此，优耐特斯开发了低压螺杆空压机，直接输出这些行业所需的低压压缩空气，压缩机耗能少，满足生产要求，用户生产成本显著提高。

机械系统

• 自主研发的专用主机。
• 国际领先的模压内衬，4:6齿比，齿少吸风多。
• 转子大、转速低、寿命长。
• 主机内部油路可精确控制注油量，帮助润滑和冷却达到极佳性能。
• 适应负载变化的FAG轴承，灵活、经久耐用，保证主机寿命。

低压螺杆空气端传动链

• 驱动电机部分型号无联轴器直接连接压缩主机，传动链免维护，能耗降低1%。
• IP55&IP65全封闭电机和主机外壳一体化，有效防止金属颗粒、灰尘、水分等污染物渗入电机和主机，使压缩机性能更稳定。
• 电机轴承采用加强型圆柱+滚珠轴承，强度更高，可靠性更高。
• 高达航空6级的传动齿轮加工精度，多道热处理及相关加工工艺，确保所有机械部件具有较优的表面硬度、超高耐磨性和屈服强度。
• 独立的供油系统和精密的机油过滤，有效保证了整个变速箱在长时间满负荷运行下的稳定性和可靠性。

进气和过滤系统

• 前置过滤器保护层：防止大颗粒灰尘、棉花等杂物进入空压机。保持压缩机内部清洁。严格观察压缩空气的第一次通过。
• 微粒空气（HEPA）过滤：由美国唐纳森提供支持的重型空气过滤系统，对于大于 3um 的颗粒物的过滤精度高达 99.9%。适用于各种重粉尘环境。
• 双大口径进气总成设计所有气路的压差小于0.2bar，大大延长了空气过滤系统的使用寿命。
• 大口径进气阀优化设计：空载运行能耗低，铸铝材质，性能更稳定。
• 进气管的优化模具设计：高强度橡胶密封，牢固耐用。
• 机油滤清器：唐纳森机油滤清器，洁净过滤等级高，有效保护主机轴承安全运行，延长主机使用寿命。
• 油气分离系统：欧式设计油气分离芯，玻璃纤维滤材，寿命长，效率更高，无需频繁更换。骨料分离芯与回油装置协同工作，有效回收和循环润滑油，避免油液过喷，保证压缩机排气含油量≤2ppm。
• 润滑油：润滑油具有良好的抗氧化性、耐高温性、高闪点、优良的导热性等诸多特点。

冷却系统

• 换热设计余量为20%—50%，保证压缩机在极端环境下稳定运行，将压降降到极低。
• 标准电机变频，油温控制准确；进一步降低空压机能耗。

永磁同步电机（VPM）的特点

• 电机效率高达96%，功率因数0.98，远超一级能效标准。
• 高矫顽力、耐高温的永磁体，保证180°C高温不退磁。
• 独立风扇冷却，确保电机在长时间、低频下安全运行F级绝缘，80K温升设计，适合空压机高温工况。
• 全封闭IP55&IP65防护，保护电机内部环境清洁，延长永磁体和绝缘寿命，内置温度保护，保护绕组绝缘和永磁体。

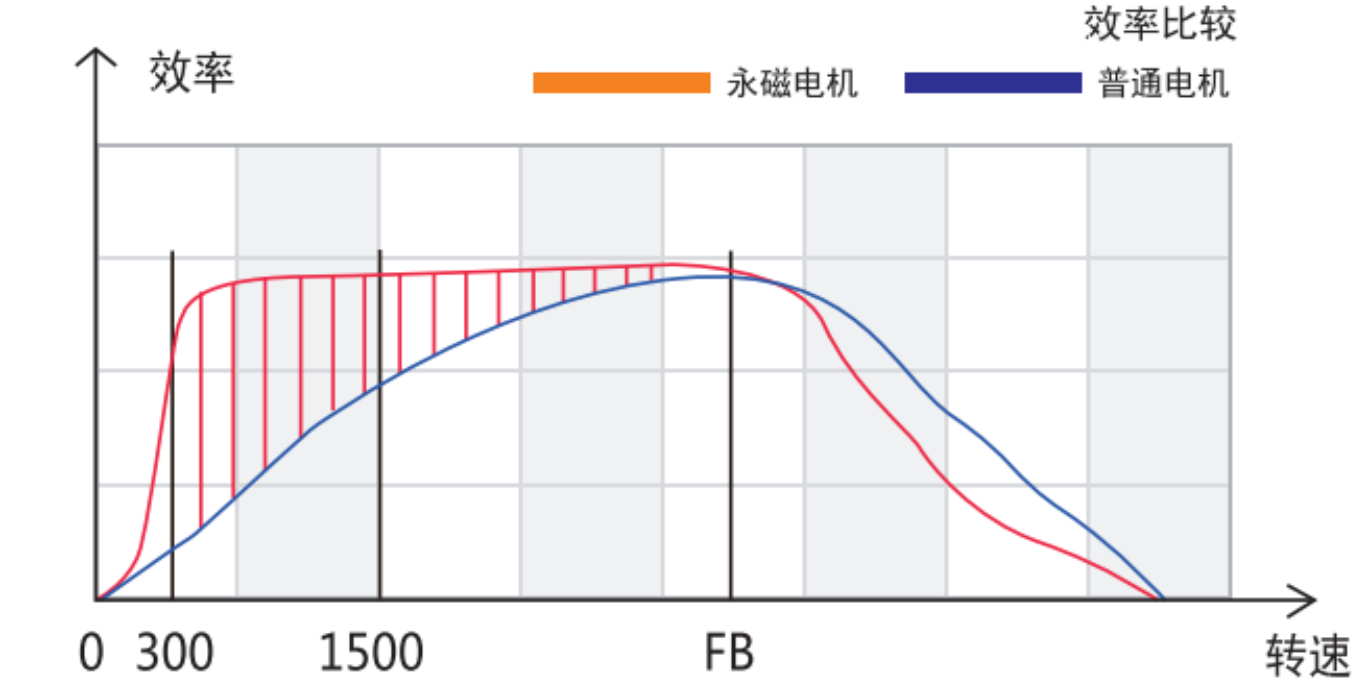

永磁同步电机 VS普通异步电机效率：

• 消减了励磁系统损耗，提高了效率。
• 在低负载状态下保持 VPM 的能效比异步电机高 9% 以上，并且随着频率的降低而保持不变。
• 大启动扭矩： 永磁同步电机的大启动转矩极高可达额定转矩的3倍，而一般异步电动机只有1.6倍。
• 更稳定地控制： VPM响应时间小于 50ms。产气量可在较宽范围内瞬时调节，以精确稳定气压。

VPM调速空压机特点

• 超低温升设计，让压缩机长期低频稳定运行。
• 采用开环矢量控制系统，控制速度更快，调速更准确。
• 当频率降低50%以上时，压缩机组仍能运行。

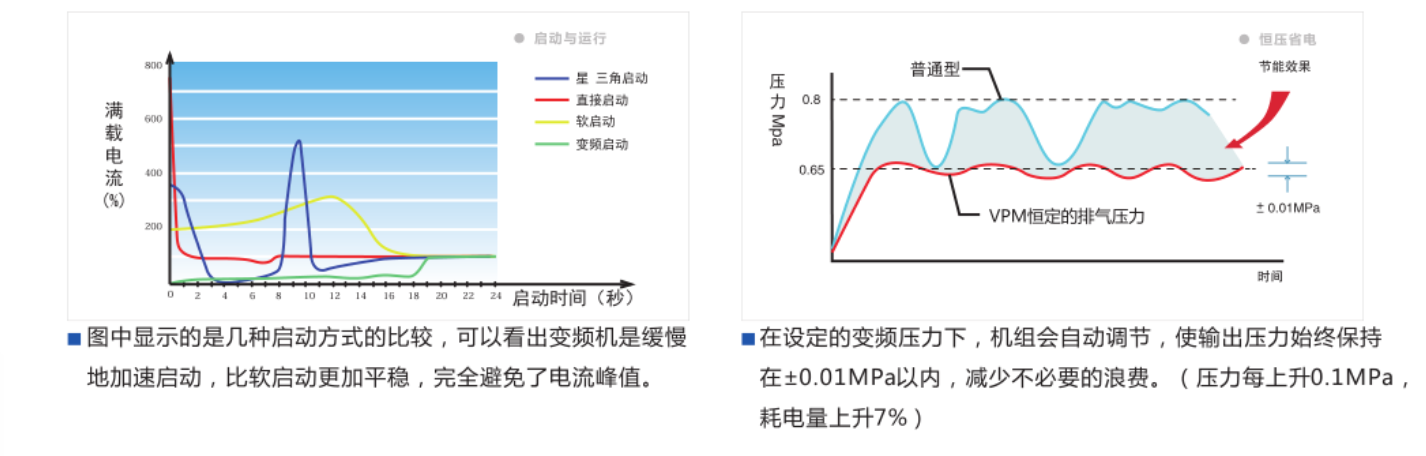

• 压力稳定，压力波动精确控制在0.01mpa以内；具有软启动特性，避免启动电流冲击，降低启动能耗。

模块化矢量频率驱动器（VPM）

• 大余热设计，在恶劣的使用环境下运行更稳定，设备寿命更长。
• 瞬停不停机、过励磁保护等多项卓越功能，应对各种突发事件。
• 内置集成控制器及多种通讯接口，使用维护更方便。
• 调速范围广，调速精度高，0.01Hz超低速带载运行平稳。

技术参数
