详细介绍

产品优势

- 两级压缩降低了每级压缩比,减少内漏泄,提高容积效率,降低了轴承负载,提高了主机寿命。

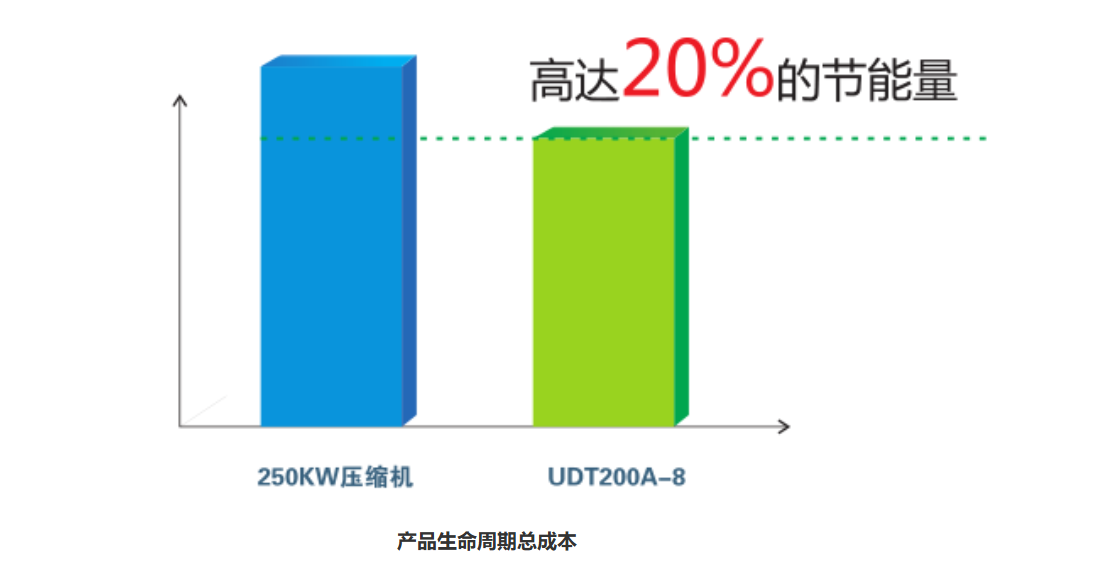

- 两级压缩代替单级压缩，排气量增加近15%,可以实现多达成15%的节能效能。

- 转子采用新设计的转子UV专利型线，经过二十余道工序的精加工，保证了转子型线的准确度，可靠性和有效性。

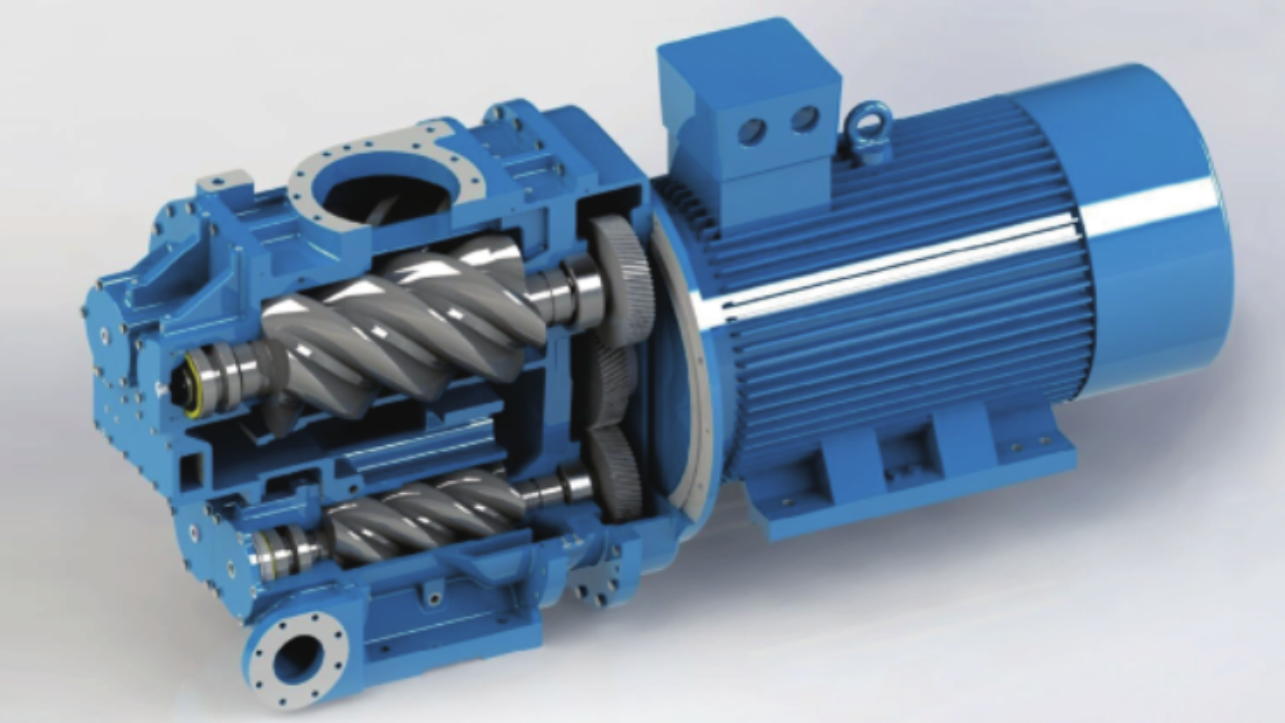

- 将一级压缩转子和二级压缩转子组合在一个机壳内，并分别通过斜齿轮直接传动，使每级转子都能获得线速度，压缩传递效率高。

- 每级压缩的压缩比经准确设计降低了轴承和齿轮负荷。

- 荣获专利的油润滑系统，将压缩腔和轴承供油独立分开，压缩腔采用普通清洁度润滑油，轴承部分采用高清洁度润滑油，确保轴承高可靠性。

- 每级压缩比小，泄漏更小，容积效率高。

- 相同功率下由两个机头承担负荷，轴承受力小，寿命更长。

●工频两级压缩技术参数:

整机介绍

UDT系列常压螺杆空压机是优耐特斯完全自主研发设计产品，为实现节能减排、环保需求、实现“双碳”目标而开发的新型微油螺杆式空气压缩机。

• UDT系列排气压力0.45MPa-1.0MPa，功率55kW-560kW，气量19m³/min-103m³/min广泛适应于钢铁行业、化工行业、发电行业、电子行业、纺织行业等各类生产制造企业。产品保证排气含油量小于3ppm，提供洁净稳定的压缩空气助力企业安全健康生产。
• 整机采用模块化设计，冷热分区，独立外进风结构，吸气温度低，节能效能更好。
• 采用EPC2000PX主控器内置物联网4G，三路RS485+以太网通讯，功能强大。物联网实时检查设备运行状态并反馈到PC端、手机APP端，第一时间掌握设备动态实现人机互联。
• 整机能效符合国家标准GB 19153-2019 一级能效。

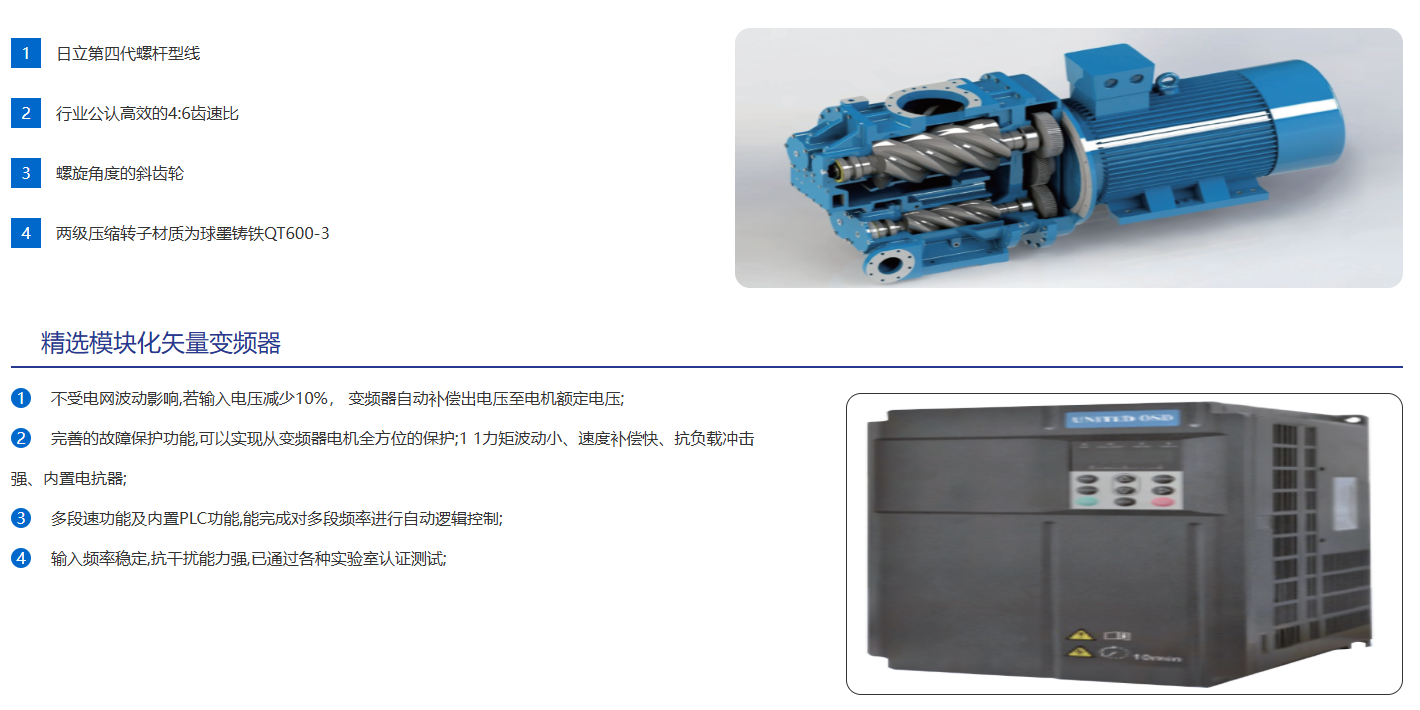

优异主机

• 优耐特斯自主研发新一代型线，在密封、流体动力损失上均有较好的优化，性能优异。
• 采用进口轴承，与FAG轴承公司紧密配合，对轴承应用场合、配置、润滑、寿命等充分沟通，轴承寿命高。
• 采用新的形位公差评价方式，充分考虑螺杆机的需求，合理分配各处间隙，性能优异、可靠性高。
• 精确计算各处的喷油量，充分冷却压缩过程、确保运动部件得以充分润滑。

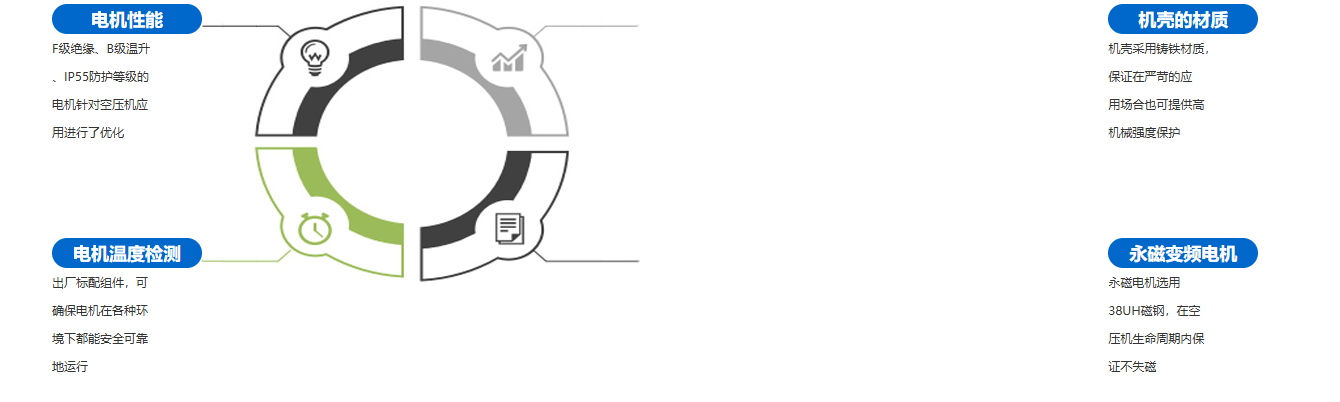

永磁同步电机

• TEFC IP55永磁电机（F级绝缘，B级温升，有效防尘，防水，防化学品污染物损坏）。
• 355kW及以上变频机组采用双电机驱动，TEFC IP55永磁电机（H级绝缘，B级温升，有效防尘，防水，防化学品污染物损坏）。
• 电机效率高达96%，功率因数0.98，超一级能效标准
• 高矫顽力、耐高温的永磁体，保证180°C高温不退磁；独立风扇冷却，确保电机在长时间、低频下安全运行F级绝缘，80K温升设计，适合空压机  高温工况。
• 全封闭IP55防护，保护电机内部环境清洁，延长永磁体和绝缘寿命。
• F级绝缘，B级温升且内置温度保护，保护绕组绝缘和永磁体。

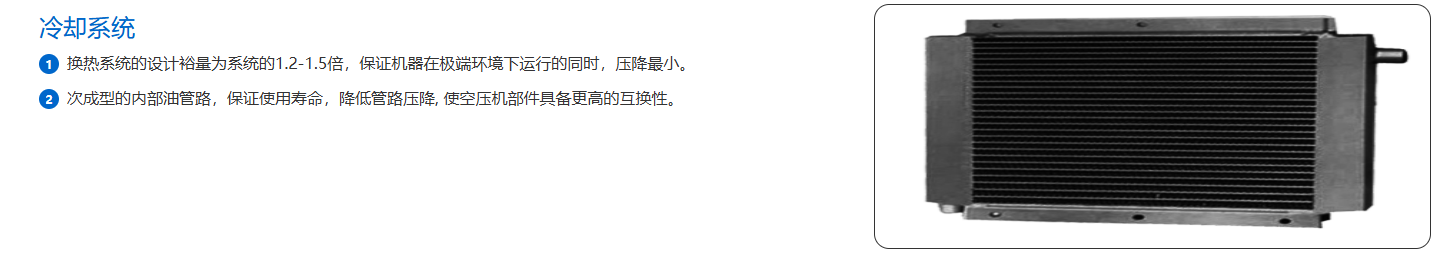

独立冷却系统

• 采用顶排风设计通风效能好，便于安装导风罩。
• 轴流式风机风量大，风压可达300Pa保证充足的散热风量。
• 散热风机采用变频驱动，风量可控，精准控制油温；进一步降低空压机能耗。
• 散热器用铝制翅片式结构换热器，换热效能好冗余设计35%。
• 系统压缩≤0.02MPa。
• 整体成型采用钎焊技术密封设计，压力（安全冗余）2.0MPa，工作温度适配20℃～120℃（常规）。
• 增大翅片间距（3–4mm）设计通风性好，易于清理灰尘。
• 适应环境温度可达45℃下，长期稳定运行。

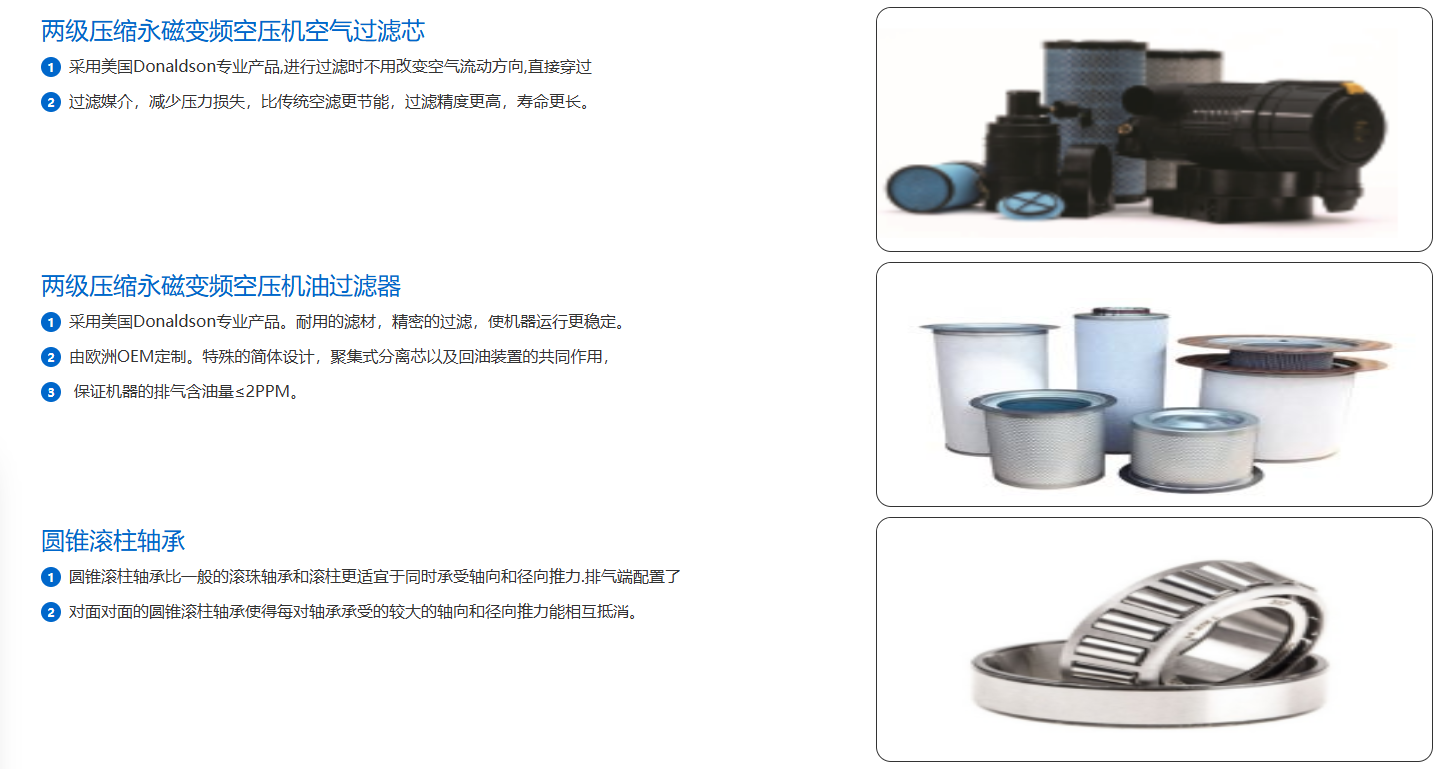

进气系统

• 旋风式结构设计二级过滤，一级粗过滤3mm，二级过滤3μm，有效防堵且具有降低风噪效能。
• 空滤芯采用冗余式配置，寿命长，压缩小，冗余量达60%。
• 配置物理式防堵报警装置，当压差达到8kPa面板显示报警，有效解决遗忘问题。
• 进气阀采用蝶阀结构进风量大，重锤式止回，压损小，在紧急停机的工况下不会喷油。
• 电磁阀符合CE认证正常动作寿命＞300万次。

分离&过滤系统

• 油分芯主体采用玻璃纤维材质，环氧树脂密封，结构牢固。
• 采用折缠合一制作分离面积大，过滤精度＜3PPm。
• 设置冗余超30%分离效能好，稳定性高。
• 耐温材质：工作温度≤120℃。
• 初始压损≤0.02MPa。
• 油过滤器采用德国HV公司超细玻璃纤维复合滤材或韩国Ablstrom公司纯木浆滤纸制作的油滤芯，耐高温，耐腐蚀、性能更稳定，通过效率高，过滤效能更好，大幅提高机油的使用寿命。

电控系统：

• 采用进口德国西门子品牌质量保证。
• 线圈频率‌：支持50/60Hz宽频工作‌。
• 采用空气式灭弧技术，防止接触面氧化。
• 银合金触头超200万次‌，寿命长。
• 工作温度‌：适应较宽温度范围（-50℃至+100℃）‌。

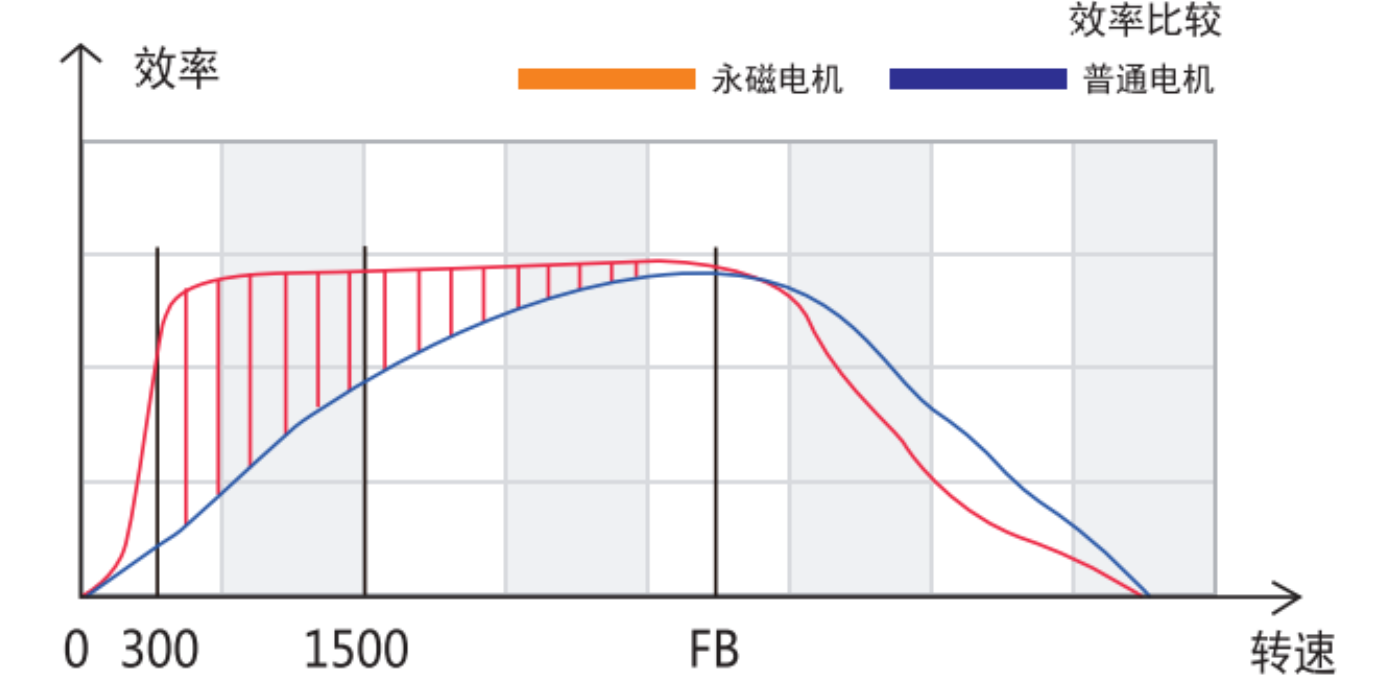

永磁同步电机VS普通异步电机效率：

• 消减了励磁系统损耗，提高了效率。
• 在低负载状态下保持VPM 的能效比异步电机高 9% 以上，并且随着频率的降低而保持不变。
• 大启动扭矩： 永磁同步电机的大启动转矩极高可达额定转矩的3倍，而一般异步电动机只有1.6倍。
• 更稳定地控制：    VPM响应时间小于 50ms。产气量可在较宽范围内瞬时调节，以精确稳定气压。

VPM调速空压机特点：

• 超低温升设计，让压缩机长期低频稳定运行。
• 采用开环矢量控制系统，控制速度更快，调速更准确。
• 当频率降低50%以上时，压缩机组仍能运行。

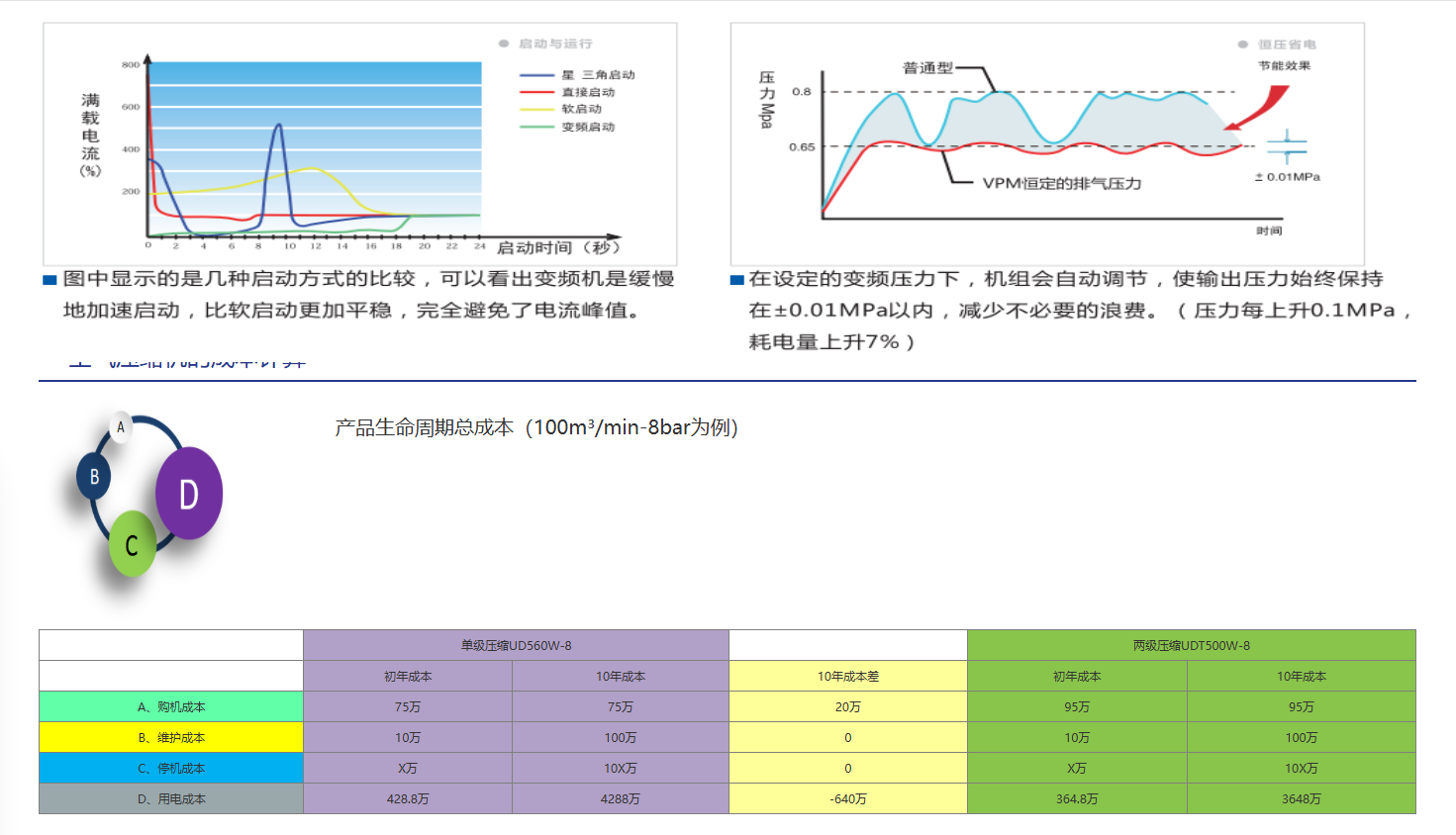

• 压力稳定，压力波动精确控制在0.01mpa以内；具有软启动特性，避免启动电流冲击，降低启动能耗。

智能控制系统：

• 触摸屏操控，操作界面简洁明了，易于使用。
• EPC2000PX系列控制器融合了前沿的控制技术，采用Cortex-A7 2100Mhz处理器，性能较上一代提升50%；256M超大内存，实现更快速、更精准的控制响应。
• 采用多重防护机制和故障诊断功能，能够及时发现并处理潜在问题，有效避免设备故障和生产事故的发生。
• 内嵌式物联网模块配合三路RS485+以太网通讯，让空压机数据随时可查。

物联网系统：

• 运维：远程化、少停机、省人工 。
• 能耗：精准化、降能耗、省电费​ 。
• 管理：全周期、集中化、提效率​ 。
• 安全：实时化、避风险、保合规。

★选配余热回收系统：

空压机运行时电能约90%会转化为热能，优耐特斯设计的余热回收系统可将这部分废热回收利用，从而实现：节能降耗、降本增效、环保减排等多重价值。为企业生产助益减少能耗！

• 可免费供应热水（如员工洗浴、工业清洗）、预热锅炉补水。
• 可用于供暖、加热工艺介质，匹配不同温度需求。
• 可减少冷却塔、散热风扇的运行负荷，降低车间噪音。
• 符合节能改造、绿色工厂等政策要求时，可申请地方节能补贴、税收优惠，提升企业绿色形象。
